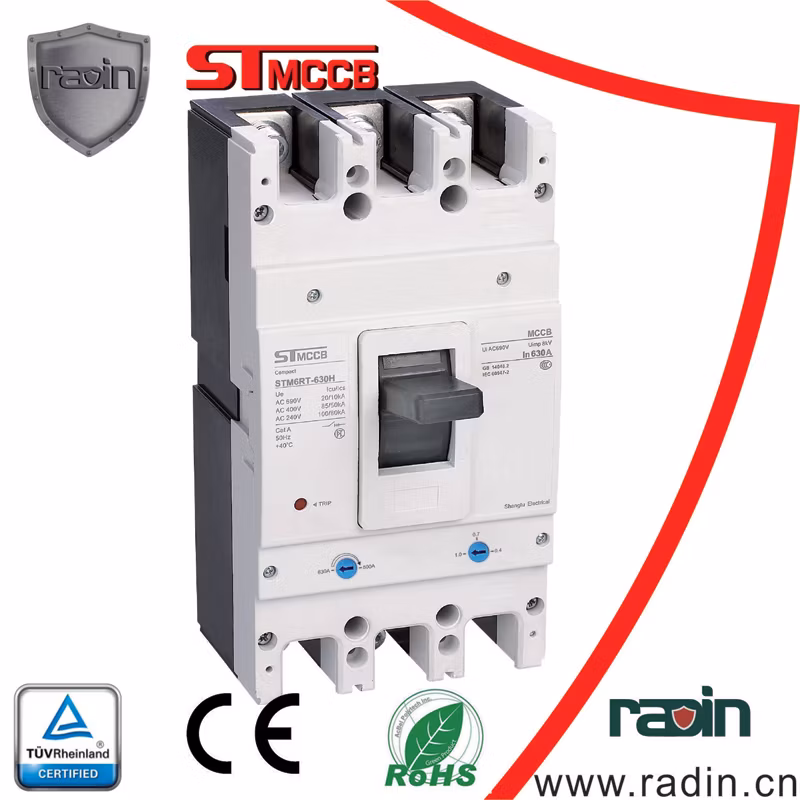

STM6, STM6LY, STM6RT, STM6E y STM6el conjunto de los disyuntores son nuevo actualizado de los disyuntores investigado y desarrollado por la empresa combinada con las ventajas de los productos internacionales similares y la demanda de mercados nacionales e internacionales.
Con la tensión de aislamiento hasta 1000V, el disyuntor es aplicable para los sistemas de distribución de AC50Hz, tensión de trabajo nominal de 690V y la corriente de trabajo nominal de 10A a 800A, se utilizan para distribuir energía eléctrica la energía, proteger los circuitos y equipos de alimentación contra sobrecargas, cortocircuitos, subtensión" y así sucesivamente, también puede utilizarse para el arranque de motores y poco frecuente protegerla contra sobrecargas, cortocircuitos o sub-tensión.
Está equipado con un tamaño pequeño, alto rompiendo, corto descargas eléctricas, etc., es el producto ideal para los usuarios. Puede ser instalado verticalmente u horizontalmente instalado.
STM6serie DC DC de caja moldeada de disyuntor (en lo sucesivo, el disyuntor) es adecuado para sistemas de C. C. De la tensión nominal de hasta 1000V DC y la corriente nominal 10~800A, se utilizan para distribuir energía eléctrica la energía, proteger los circuitos y equipos de alimentación contra sobrecargas, cortocircuitos y así sucesivamente.
Los productos pueden ser alimentados con los cables de la parte superior e inferior, y está libre de polaridad.
Cumple con las normas IEC60947-2, GB14048.2, etc...

Función 1: Capacidad limitadora de corriente
Limitador de corriente se refiere al límite del aumento de la corriente de cortocircuito en el bucle, y en el bucle protegidos por STM6, valor pico de la corriente de cortocircuito y el I2t de la energía en el circuito será mucho menor que la perspectiva de valor.

U-shaped contacto estático
En forma de U único contacto estático puede lograr la ruptura de pre-tecnología.
Los llamados pre-rompiendo la tecnología se refiere a cuando la corriente de cortocircuito circula a través del sistema de contacto, la energía eléctrica generada por U-shaped contacto estático y el movimiento mutuo contacto exclusivo. Cuanto mayor sea la corriente de cortocircuito, mayor es el rechazo de la fuerza electromotriz, y que es generado, junto con la corriente de cortocircuito al mismo tiempo. Antes del viaje se produce la acción, la fuerza de repulsión electrodynamic puede hacer que la separación de contacto de fija y móvil, aumentando el arco para aumentar la resistencia equivalente entre ellos para lograr el propósito de la supresión de aumento de la corriente de cortocircuito.

Función 2: Accesorios modular
Accesorio: Para los interruptores de circuito de la misma trama, que tiene el tamaño uniforme, independientemente de la capacidad de ruptura y de la corriente nominal; Accesorio: Los usuarios pueden libremente
  Seleccionar y ampliar las funciones de los disyuntores según sus necesidades
Accesorios modular la función de aislamiento, que es fácil para el funcionamiento de la línea caliente y la instalación.

Función 3: Marco, diseño compacto en miniatura
5 tamaños de marco: 125 tipo, tipo 160, 250, 630, 800 tipo
Corriente nominal de STM6 series 10 A~800A


Característica 4: Póngase en contacto con repulsión dispositivo (tecnología patentada)

Plan técnico aprobado por la invención es:
Como se muestra en la Figura 1, el nuevo dispositivo de contacto estaba compuesta principalmente por contacto estático, el movimiento de contacto, eje 1, el eje 2, eje 3 y los muelles.
Cuando el disyuntor es en el estado Cerrado, el eje 2 actúa en el lado derecho de la primavera ángulo; Cuando el disyuntor de circuito tiene un gran fallo de corriente, el movimiento de contacto será sometido a la repulsión eléctrica generada por el actual, y girar con el centro del eje 1, cuando el eje 2 gira hacia la parte superior de la primavera el ángulo con el movimiento de contacto, hace girar rápidamente en contacto con el movimiento hacia arriba y rápidamente se interrumpe el circuito a la reacción de la primavera, ha mejorado la capacidad de ruptura del producto mediante la optimización de la estructura de contacto.

Función 5: Inteligentes
La comunicación de red es más conveniente. Accede al sistema de comunicación Modbus a través de conexión dedicada. STM6E / STM6El con la función de la comunicación puede seleccionar los accesorios de monitorización para darse cuenta de la pantalla de la puerta, leer, establecer y controlar.


Función 6: Sistema de extinción de arco modularizado


Función 7: La unificación

Los seis series de STM6, STM6LY, STM6DC, STM6RT, STM6E, y STM6EL bajo el mismo tamaño de la trama tiene las mismas dimensiones, la instalación de las dimensiones y aspecto de estilo, que es completamente diseño unificado.

Los componentes de disyuntor
